En los procesos industriales, conocer la cantidad de lÃquido, gas o vapor que circula por una tuberÃa permite supervisar consumos, evaluar el funcionamiento de los equipos y mejorar el control de las operaciones.
Para realizar esta medición existen diferentes tecnologÃas de instrumentación. Una de ellas es la medición de caudal por generación de vórtices, utilizada en aplicaciones donde se requiere monitorear el flujo de fluidos bajo determinadas condiciones de operación.
En este artÃculo explicamos cómo funcionan estos medidores, cuáles son sus principales aplicaciones y qué factores deben considerarse antes de incorporarlos a un sistema industrial.
¿Qué es un medidor de caudal tipo vórtice?
Es un instrumento que determina el caudal de un fluido a partir de los vórtices que se generan cuando este circula alrededor de un obstáculo ubicado dentro de la tuberÃa.
Estos dispositivos pueden utilizarse en aplicaciones con lÃquidos, gases y vapor, siempre que las caracterÃsticas del proceso se encuentren dentro de las condiciones de operación admitidas por el instrumento.
A diferencia de otras tecnologÃas que utilizan partes móviles para medir el flujo, los medidores de este tipo emplean un elemento fijo y un sensor que detecta las variaciones producidas por los vórtices.
Esta caracterÃstica permite reducir el desgaste mecánico y las necesidades de mantenimiento asociadas con componentes móviles.

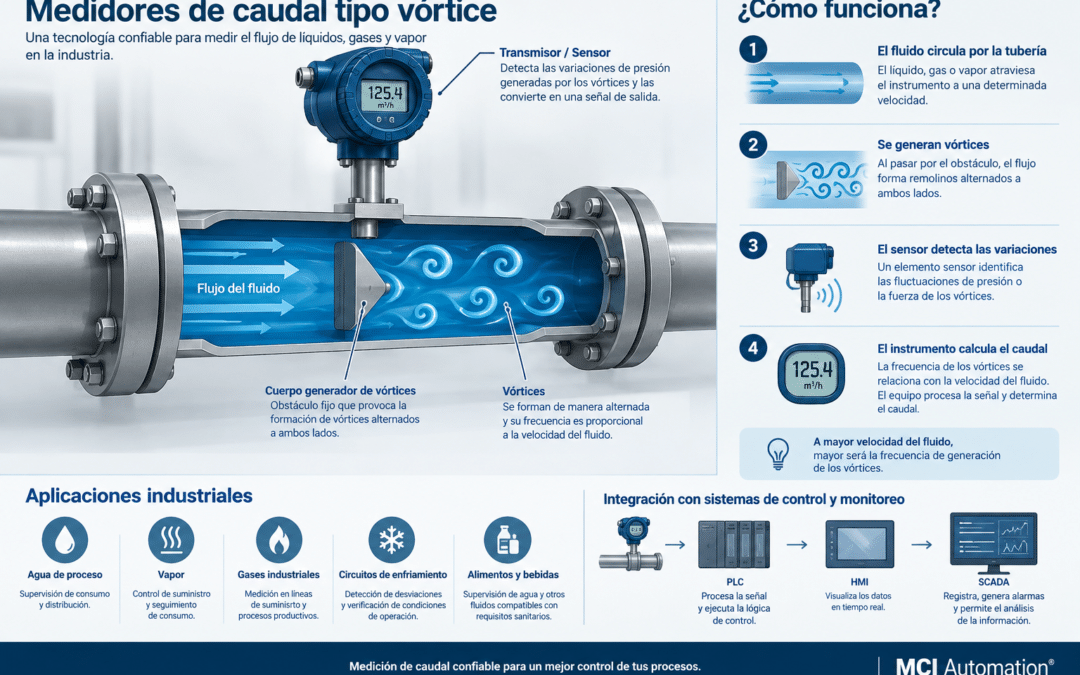

¿Cómo funciona la medición por vórtices?
El principio de funcionamiento se basa en un fenómeno fÃsico que ocurre cuando un fluido pasa alrededor de un cuerpo situado en su trayectoria.
El proceso puede explicarse en cuatro etapas:
1. El fluido circula por la tuberÃa. El lÃquido, gas o vapor atraviesa el instrumento a una determinada velocidad.
2. Se generan vórtices. Al pasar alrededor de un obstáculo, el flujo forma remolinos alternados a ambos lados del cuerpo. Este fenómeno se conoce como desprendimiento de vórtices.
3. El sensor detecta las variaciones. Un elemento sensor identifica las fluctuaciones de presión o las fuerzas asociadas con la formación de estos remolinos.
4. El instrumento calcula el caudal. La frecuencia de generación de los vórtices guarda una relación con la velocidad del fluido. El equipo procesa esta señal y determina el caudal volumétrico a partir de su calibración y de las caracterÃsticas del instrumento.
En términos generales, cuanto mayor sea la velocidad del fluido dentro del rango de medición, mayor será la frecuencia de generación de los vórtices.
¿Qué variables puede medir un medidor de caudal tipo vórtice?
La función principal de estos instrumentos es determinar el caudal volumétrico, es decir, el volumen de fluido que atraviesa una sección de la tuberÃa durante un periodo determinado.
Dependiendo del equipo y de la configuración de la aplicación, la información puede expresarse en unidades como litros por minuto, metros cúbicos por hora o unidades equivalentes.
Algunos instrumentos también incorporan mediciones adicionales de temperatura y presión. Con la información necesaria y un método de cálculo adecuado, es posible obtener variables como el caudal másico.
Esta distinción es importante: el caudal volumétrico indica cuánto volumen circula por unidad de tiempo, mientras que el caudal másico indica cuánta masa del fluido atraviesa el sistema durante ese mismo periodo.
La variable requerida dependerá del objetivo del proceso, por ejemplo, supervisar el suministro de agua, conocer el consumo de vapor o cuantificar el uso de un gas industrial.
Aplicaciones industriales de los medidores de caudal por vórtices
Esta tecnologÃa puede utilizarse en distintos sistemas industriales, siempre que el fluido y las condiciones de operación sean compatibles con el instrumento seleccionado.
Medición de agua de proceso
Permite supervisar el suministro de agua hacia diferentes equipos o etapas de producción. Los datos pueden ayudar a identificar variaciones de consumo y comparar el comportamiento de distintos circuitos.
Sistemas de vapor
En instalaciones que utilizan vapor para calentamiento o transferencia de energÃa, la medición del caudal puede contribuir al seguimiento de su distribución y consumo. La selección debe considerar las condiciones de presión, temperatura y estado del vapor.
Gases industriales
Puede emplearse para medir el flujo de determinados gases en lÃneas de suministro y procesos productivos. Es necesario verificar que la densidad, la presión, la temperatura y el rango de caudal sean adecuados para la aplicación.
Circuitos de enfriamiento
La medición del agua que circula por equipos y sistemas de refrigeración industrial puede ayudar a detectar desviaciones en el flujo y a verificar las condiciones de operación establecidas.
Procesos de alimentos y bebidas
En determinadas lÃneas de producción pueden utilizarse para supervisar el caudal de agua y otros fluidos compatibles con los materiales y requisitos sanitarios de la instalación.
Ventajas de esta tecnologÃa
Entre las caracterÃsticas que hacen atractiva la medición por vórtices se encuentran las siguientes:
- Ausencia de partes móviles en el mecanismo de medición: reduce el desgaste mecánico asociado con elementos móviles.
- Aplicación en distintos tipos de fluidos: existen instrumentos diseñados para lÃquidos, gases y vapor.
- Integración con sistemas de control: determinados modelos ofrecen salidas eléctricas o digitales que permiten transmitir los valores medidos.
- Seguimiento continuo del proceso: proporciona información que puede utilizarse para supervisar el comportamiento del flujo a lo largo del tiempo.
- Mantenimiento relativamente sencillo: en condiciones compatibles con el diseño del instrumento, la ausencia de piezas móviles puede reducir las intervenciones mecánicas.
Estas ventajas no significan que todos los medidores tipo vórtice sean adecuados para cualquier instalación. Su desempeño depende de la selección, el dimensionamiento y las condiciones reales del proceso.
Limitaciones y aspectos que deben evaluarse
Antes de instalar un medidor de caudal por vórtices, es importante revisar las condiciones hidráulicas y mecánicas del sistema.
Caudales demasiado bajos
Cuando la velocidad del fluido se encuentra por debajo del rango operativo del instrumento, la señal puede ser insuficiente para obtener una medición confiable.
Flujo pulsante o inestable
Las pulsaciones importantes, las variaciones rápidas y las perturbaciones del flujo pueden afectar la medición. Es necesario evaluar las condiciones reales de operación antes de seleccionar esta tecnologÃa.
CaracterÃsticas del fluido
Los fluidos de alta viscosidad, las suspensiones con sólidos o los medios que generan depósitos pueden resultar incompatibles con determinados diseños.
Tramos rectos de tuberÃa
Los codos, las válvulas y otros elementos cercanos pueden alterar el perfil de velocidad del fluido. Dependiendo del instrumento y de la instalación, será necesario respetar distancias rectas aguas arriba y aguas abajo para obtener resultados adecuados.
Vibraciones mecánicas
Las vibraciones de tuberÃas, bombas y otros equipos pueden interferir con la señal del sensor en determinadas condiciones. Este factor debe revisarse durante la selección y la instalación.
Presión y temperatura
El instrumento debe soportar las condiciones máximas y mÃnimas del proceso, además de ser compatible con el fluido y los materiales de la instalación.
¿Qué considerar para seleccionar un medidor de caudal tipo vórtice?
La selección debe partir de los datos del proceso, no solamente del diámetro de la tuberÃa o del tipo de conexión.
Los principales parámetros que conviene identificar son:
- Tipo de fluido: agua, otro lÃquido, gas o vapor.
- Caudal mÃnimo, normal y máximo: permite verificar que el rango de medición cubra las condiciones reales.
- Diámetro y caracterÃsticas de la tuberÃa: determinan aspectos del dimensionamiento y del montaje.
- Presión y temperatura de operación: permiten verificar la compatibilidad con los lÃmites del instrumento.
- Condiciones del flujo: deben revisarse las pulsaciones, las vibraciones y las perturbaciones provocadas por los elementos cercanos.
- Variable que se necesita conocer: caudal volumétrico, caudal másico u otra variable calculada.
- Señal de salida e integración: es necesario definir cómo se utilizarán los datos en el sistema de control o monitoreo.
Una selección correcta ayuda a evitar problemas como lecturas inestables, pérdida de información a bajos caudales o incompatibilidad con las condiciones de operación.
Integración con sistemas de monitoreo y control industrial
La medición de caudal adquiere mayor utilidad cuando los datos se incorporan al sistema de control de la máquina o del proceso.
Cuando el instrumento dispone de una salida compatible, su señal puede conectarse a un PLC para registrar el flujo, generar alarmas o ejecutar acciones de control conforme a la lógica programada.
También es posible integrar la información en una interfaz HMI o en un sistema SCADA, dependiendo de la arquitectura instalada.
Esto permite consultar valores de caudal, registrar tendencias, comparar consumos entre periodos y detectar desviaciones respecto de los parámetros definidos para la operación.
Por ejemplo, si una lÃnea de producción requiere un flujo mÃnimo de agua para funcionar correctamente, el sistema puede supervisar esa variable y generar una alarma cuando la medición se encuentre fuera de los lÃmites establecidos.
Para implementar este tipo de solución, es necesario verificar la compatibilidad de las señales, la disponibilidad de entradas en el PLC, los requerimientos de registro y las condiciones de instalación del instrumento.
Conclusión
Los medidores de caudal tipo vórtice son una alternativa para la medición industrial de lÃquidos, gases y vapor cuando las caracterÃsticas del proceso son compatibles con esta tecnologÃa.
Su principio de funcionamiento, la ausencia de partes móviles en el mecanismo de medición y las posibilidades de integración con sistemas de automatización los convierten en una opción que vale la pena evaluar en aplicaciones de monitoreo y control.
Sin embargo, antes de seleccionar un instrumento, es fundamental conocer el fluido, el rango de caudal, la presión, la temperatura y las condiciones de instalación.
Cuando la medición forma parte de una estrategia de monitoreo industrial, también conviene definir cómo se utilizarán los datos para supervisar el proceso y apoyar la toma de decisiones.
En MCI Automation® integramos soluciones de control y monitoreo industrial mediante PLC, HMI y sistemas SCADA. Si tu proceso requiere incorporar mediciones de caudal, es importante evaluar las condiciones de la aplicación y la forma de integrar esa información al sistema de control existente.
