Monitoreo centralizado de servicios industriales: integración de señales y variables de operación
¿Qué es un sistema de monitoreo centralizado de servicios industriales?
En una planta industrial, la producción depende también de servicios auxiliares como aire comprimido, agua de proceso, sistemas de bombeo, energÃa eléctrica, extracción y otros equipos que permiten mantener las condiciones necesarias para operar.
Cuando cada sistema funciona de manera independiente, la información puede quedar distribuida entre controladores locales, instrumentos, tableros y pantallas de distintos fabricantes. Esto dificulta conocer el estado general de los servicios, detectar desviaciones y relacionar una falla con sus posibles efectos en otras áreas.

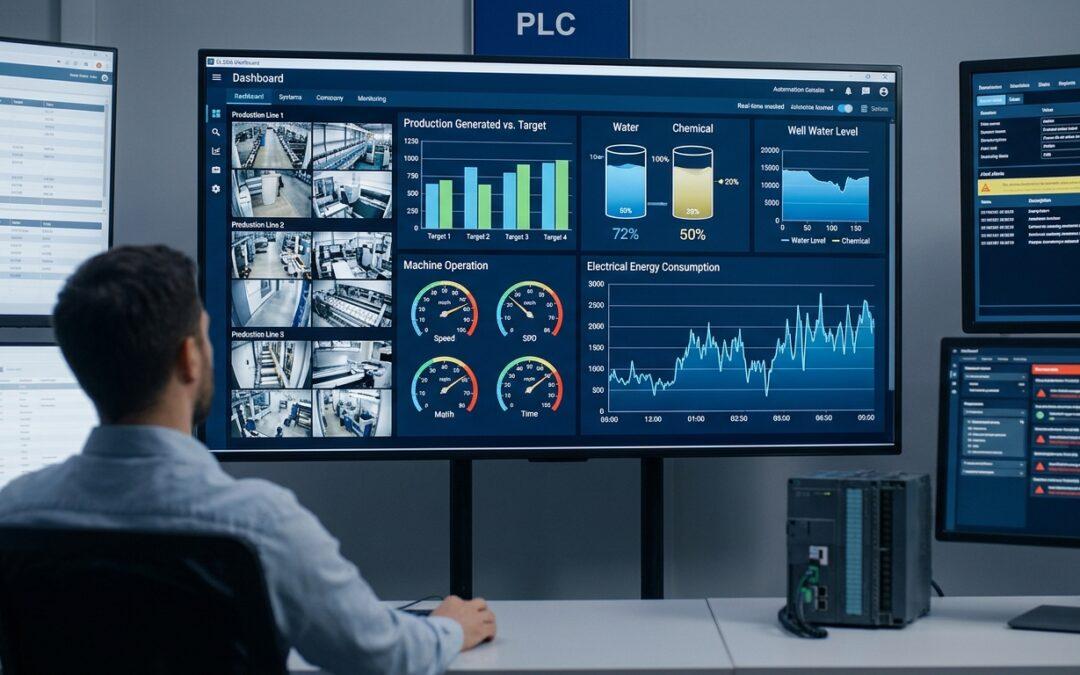

Un sistema de monitoreo centralizado integra información seleccionada de esos equipos y la presenta en una plataforma común. Según las necesidades de la planta, puede mostrar estados de operación, mediciones, alarmas, tendencias históricas y condiciones de falla.
Su objetivo principal es mejorar la visibilidad de los servicios industriales y facilitar el diagnóstico. Centralizar la información no significa necesariamente controlar todos los equipos desde una sola ubicación: el alcance puede limitarse a la supervisión o incluir funciones de control expresamente definidas.
¿Qué servicios industriales se pueden monitorear?
Las variables que se integran dependen de los equipos instalados y de la información que necesita consultar el personal responsable.
Aire comprimido: presión, caudal, temperatura y estados de operación de los equipos que dispongan de señales compatibles.
Sistemas de bombeo y agua de proceso: presión, nivel, caudal, estado de bombas y señales de falla disponibles en los sistemas de control.
EnergÃa eléctrica: mediciones entregadas por medidores compatibles, como tensión, corriente, potencia, energÃa y otros parámetros que el instrumento permita comunicar.
Extracción y ventilación industrial: estados de operación, alarmas disponibles y variables instrumentadas que permitan supervisar el funcionamiento del sistema, sin sustituir el diagnóstico mecánico especializado.
Otros servicios auxiliares: temperatura, niveles, presiones, estados de válvulas y señales de disponibilidad, según las caracterÃsticas de cada instalación.
No todas las variables necesitan incorporarse desde el inicio. Conviene priorizar aquellas que permiten identificar una condición anormal, confirmar la disponibilidad de un servicio o investigar problemas que afectan la operación.
¿Cómo se integran los diferentes equipos?
Uno de los principales retos es que los servicios industriales pueden haber sido instalados en diferentes etapas y utilizar tecnologÃas distintas.
Algunos equipos cuentan con PLC; otros disponen de controladores propios, medidores con comunicación digital o instrumentos que únicamente entregan señales analógicas y contactos de estado.
Antes de seleccionar la arquitectura de integración es necesario identificar qué información ofrece cada equipo y cómo puede adquirirse sin afectar su operación.
Integración mediante PLC
Cuando un equipo dispone de un PLC, es posible obtener variables y estados desde el controlador, siempre que exista una interfaz adecuada y se tenga autorización para acceder a los datos.
Por ejemplo, un sistema de bombeo puede proporcionar el estado de marcha, la condición de falla, la presión medida y el modo de operación. Estas señales pueden concentrarse en un sistema de supervisión para consultar el comportamiento de varias estaciones.
Es importante verificar el significado de cada variable. Una señal de motor energizado no necesariamente confirma que exista caudal, y una orden de arranque no garantiza que la bomba haya comenzado a operar.
La selección de señales debe distinguir entre comandos, estados confirmados, mediciones y alarmas.
Adquisición directa de instrumentos
Cuando un instrumento no está conectado a un PLC, puede ser posible adquirir sus datos mediante una entrada analógica, una señal digital o una interfaz de comunicación compatible.
Las señales de 4–20 mA y 0–10 V son comunes en instrumentación industrial, mientras que algunos dispositivos utilizan protocolos digitales para entregar varias mediciones a través de una sola conexión.
La alternativa debe seleccionarse según el instrumento, la distancia, el entorno eléctrico, la precisión requerida y las caracterÃsticas del sistema receptor.
También es importante evitar conexiones que carguen incorrectamente una señal existente o interfieran con el control local. Cuando una señal debe compartirse, se necesita una solución de interfaz apropiada para preservar la integridad del sistema original.
Integración de equipos de distintos fabricantes
Que dos equipos tengan un puerto Ethernet no significa que puedan intercambiar información directamente. Para integrarlos es necesario comprobar el protocolo, las variables disponibles, la configuración de comunicación y las restricciones de acceso.
En algunas instalaciones puede utilizarse OPC UA, Modbus TCP u otra interfaz compatible con los dispositivos involucrados. En otras, será necesario incorporar un gateway, un módulo de adquisición o una capa intermedia de comunicación.
La arquitectura debe contemplar qué sucede cuando un dispositivo deja de responder, cómo se identifica la pérdida de datos y cómo se recupera la comunicación sin generar información engañosa.
Diseño de las variables y pantallas de monitoreo
Una plataforma centralizada debe facilitar la consulta de información, no limitarse a reunir todas las señales disponibles.
Una estructura útil puede organizarse por área, servicio y equipo. De esta manera, el usuario puede pasar de una vista general a la información especÃfica de un sistema.
Por ejemplo, una pantalla de aire comprimido puede mostrar las presiones disponibles, el estado de los equipos supervisados y las alarmas activas. Una pantalla de bombeo puede presentar las variables de proceso, los estados confirmados y las fallas reportadas por los controladores.
La presentación debe mantener unidades de ingenierÃa, identificación consistente de los equipos y distinción entre valores válidos, datos obsoletos y pérdida de comunicación.
También es importante diferenciar un valor que se encuentra fuera de los lÃmites establecidos de una medición que dejó de actualizarse. Si el sistema conserva en pantalla el último valor recibido después de una desconexión, ese dato debe identificarse como desactualizado y no presentarse como una lectura actual.
Alarmas y detección de desviaciones
El monitoreo centralizado puede ayudar a detectar condiciones que requieren revisión, siempre que las alarmas se definan a partir de criterios operativos adecuados.
Entre los ejemplos se encuentran:
- Presión por debajo o por encima del rango establecido.
- Nivel fuera de los lÃmites de operación definidos.
- Pérdida de comunicación con un controlador o instrumento.
- Falla reportada por un equipo.
- Ausencia de confirmación de marcha después de una orden, cuando esa condición se supervisa.
- Valores de medición que dejan de actualizarse o presentan una condición inválida.
Cada alarma debe indicar qué equipo está involucrado, qué condición se detectó y cuál es la respuesta esperada.
Cuando varios servicios están relacionados, puede ser útil conservar las marcas de tiempo para identificar qué evento ocurrió primero. Por ejemplo, una desviación de presión y una falla de equipo registradas en secuencia pueden ayudar a orientar el diagnóstico, aunque la correlación temporal por sà sola no demuestra causalidad.
Las alarmas del sistema de supervisión tampoco sustituyen las protecciones locales ni las funciones de seguridad diseñadas para cada equipo.
Registro histórico y análisis del comportamiento
Además de mostrar valores en tiempo real, el sistema puede conservar tendencias para analizar el comportamiento de los servicios industriales.
El registro histórico permite revisar cómo evolucionó una variable, cuándo se presentó una desviación y si existen patrones que se repiten en determinados periodos de operación.
La utilidad del historial depende de seleccionar adecuadamente las variables, la frecuencia de registro y la conservación de las marcas de tiempo. No todas las mediciones requieren la misma frecuencia: una variable que cambia rápidamente puede necesitar un registro más frecuente que un dato utilizado para seguimiento general.
También conviene definir cómo se tratarán las interrupciones de comunicación, los reinicios y los datos faltantes. Un periodo sin información no debe interpretarse como si la variable hubiera permanecido estable.
Con datos confiables, el personal puede investigar eventos, comparar condiciones entre periodos y aportar evidencia para determinar si se requiere una inspección o intervención de mantenimiento.
Diagnóstico de fallas en el monitoreo centralizado
Cuando una variable aparece incorrecta, un equipo no se visualiza o se generan alarmas inesperadas, el diagnóstico debe seguir la ruta de la información desde el origen hasta la pantalla.
Las causas pueden encontrarse en diferentes niveles:
Instrumentación: sensor dañado, rango inadecuado, conexión defectuosa o medición que no representa la condición fÃsica.
Cableado de control: interrupciones, conexiones flojas, interferencia o identificación incorrecta de conductores y canales.
Controlador: variable mal escalada, señal asignada al canal equivocado, estado interpretado incorrectamente o lógica de adquisición incompleta.
Comunicación: parámetros incompatibles, direcciones incorrectas, pérdida de conexión o datos que no se actualizan.
Supervisión: etiquetas mal asociadas, unidades incorrectas, alarmas mal configuradas o valores almacenados sin una indicación clara de su antigüedad.
Una revisión ordenada permite determinar si el problema está en el equipo de origen, en la adquisición de señales, en la comunicación o en la plataforma de visualización. Esta separación evita sustituir instrumentos cuando la causa real se encuentra en la configuración o en la transmisión de los datos.
Mantenimiento y ampliación del sistema
Los sistemas de monitoreo centralizado requieren mantenimiento cuando se incorporan equipos, se modifican señales, se sustituyen instrumentos o se actualizan programas de control.
Las actividades pueden incluir revisión de conexiones, verificación de señales, comprobación de comunicación, validación de escalamiento, pruebas de alarmas y confirmación de los registros históricos.
También conviene mantener actualizados los diagramas, las listas de señales, la identificación de equipos y los parámetros de comunicación. Esta documentación es especialmente importante en instalaciones que han crecido por etapas y en las que conviven equipos de diferentes generaciones.
Cuando se incorpora un nuevo servicio, es recomendable validar primero la adquisición de sus variables y después comprobar su integración en las pantallas, alarmas e históricos. De esta forma se evita extender a toda la plataforma un error de identificación o configuración.
Integración de servicios industriales con sistemas de supervisión
Un sistema de monitoreo centralizado puede reunir información de diferentes servicios sin obligar a reemplazar todos sus controles locales. La viabilidad depende de las interfaces existentes, la calidad de las señales y las necesidades operativas de la planta.
MCI Automation® puede apoyar en la integración de señales, instrumentación, adquisición de datos, comunicación con PLC y equipos compatibles, configuración de supervisión y diagnóstico de fallas relacionadas con el sistema de control.
El diseño mecánico de tuberÃas, redes de aire comprimido, sistemas hidráulicos, ventilación o equipos de generación de servicios debe quedar dentro del alcance de los especialistas correspondientes.
Para evaluar una aplicación, conviene identificar qué servicios se necesitan supervisar, qué equipos están instalados, qué variables están disponibles y dónde se requiere consultar la información. Con estos datos es posible definir una arquitectura de integración realista y establecer cómo validar que los valores mostrados correspondan con las condiciones reales de operación.
