En una máquina industrial, cuando ocurre una condición de riesgo (como abrir una puerta o activar un paro de emergencia), el sistema de seguridad debe detener la máquina.
Pero hay algo importante:
El sistema de seguridad no corta la energía directamente.
Depende de dispositivos externos, como contactores, para hacerlo.
Aquí es donde aparece un problema real en planta:
¿cómo saber que esos contactores sí abrieron?
El problema real en campo
En muchas instalaciones pueden ocurrir fallas como:
- Contactores que se quedan pegados
- Contactos dañados o soldados
- Errores de cableado
En estos casos:
El sistema “cree” que la máquina está apagada
Pero en realidad sigue energizada
Esto representa un riesgo serio.
¿Qué es el EDM?
El EDM (External Device Monitoring) es una función del sistema de seguridad que:
Verifica que los dispositivos externos (como contactores) realmente hayan cortado la energía.
No solo da la orden de paro.
También confirma que se cumplió.
¿Cómo funciona el EDM?
Los contactores tienen contactos auxiliares (de señal).
El sistema de seguridad usa esos contactos para verificar su estado:
- Si el contactor está apagado ? el sistema lo valida
- Si no coincide ? detecta una falla
En ese caso, el sistema bloquea el arranque
Ejemplo visual de EDM
Aquí puedes insertar la imagen que generamos.
Texto alternativo (ALT para SEO):diagrama edm monitoreo contactores seguridad maquinaria
Texto de apoyo debajo de imagen:

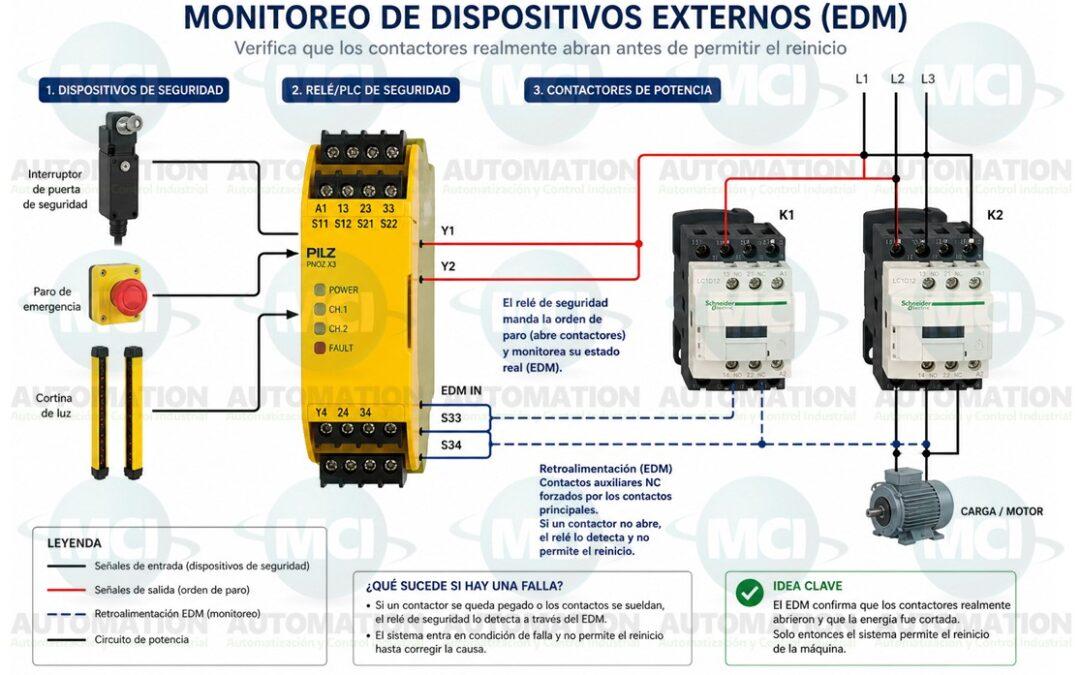

El sistema de seguridad no solo envía la orden de paro a los contactores (K1 y K2), también recibe una retroalimentación (EDM) para confirmar que realmente abrieron.
¿Qué pasa si hay una falla?
Si un contactor no abre correctamente:
- El sistema lo detecta mediante el EDM
- Se genera una condición de falla
- No permite reiniciar la máquina
Esto evita que la máquina arranque en condiciones inseguras
Idea clave
El EDM no es un extra.
Es lo que asegura que el paro de seguridad sí ocurrió en la realidad, no solo en la lógica.
Cuándo debes usar EDM
En la práctica:
- Si usas contactores para cortar energía ? debes implementarlo
- Si buscas niveles altos de seguridad ? es necesario
- Si tienes sistemas con paro de emergencia o puertas ? es altamente recomendable
Errores comunes
En muchas máquinas se cometen estos errores:
- No conectar el EDM
- Dejarlo puenteado
- Usar contactos incorrectos
Esto hace que el sistema parezca seguro, pero no lo sea
Conclusión
El sistema de seguridad debe hacer dos cosas:
- Dar la orden de paro
- Confirmar que realmente se ejecutó
El EDM es lo que cumple esa segunda función
